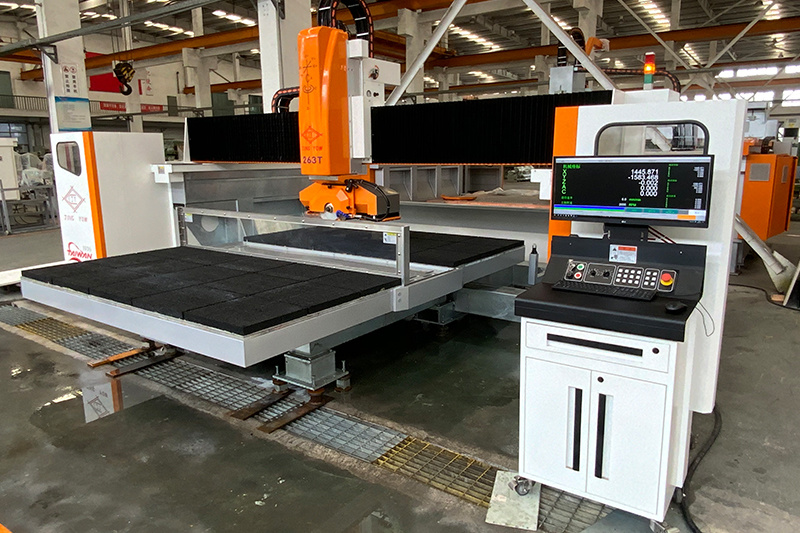

263T型高配款双工作台5轴桥式切割机

型号:CJ/CNC-263T

  • 产品描述
  • 产品介绍
  • 产品数据
  • 产品视频
    • 商品名称: 263T型高配款双工作台5轴桥式切割机

    型号:CJ/CNC-263T



  • 263T型高配款双工作台5轴桥式切割机

    型号:CJ/CNC-263T

      263T型双工作台五轴桥式切割机,采用双工位模式,实现加工、上下板材同步作业,机械最大化使用,节省停机等待上下板材准备的时间,对切割时间短、频繁上下板加工更有明显优势,达到不间断切割,大幅提升生产效率,提升加工品质,有效减少人员配备,降低企业加工成本。为企业创造更大价值!

        该机可横向、纵向、弧形、椭圆、正圆、任意角度切割、不规则形状切割、倒角切割,还可弧形线条切割。根据导入的CAD图纸加工,操作简单。

    采用双工位模式,台面180°旋转,一侧台面板材加工的同时,另一侧台面下板、上板、定位准备。互不影响,将机械使用率发挥到极致,更提升生产效率。
    配有自动加油控制系统,定时加油润滑,更有效保护机械运作,降低故障,延长使用寿命。
    Z轴上下有双气缸配重系统,减少机械受力,升降灵活,稳定性好。

    机头可以±185°旋转,切割圆、切割弧,扇形,直线线条、弧形线条等的各种异型切割。

    机头可0-45°倒角切割。

    机头配置真空吸盘,加工过程中刀路不同时,吸盘自动精准移位,避让刀路安全距离后再切割,防过切,最大化取材,提高出材率。

    主轴配置中心出水功能,降低刀具磨损,提高钻铣速度(选配)。

    可装专用相机,将板材拍照图像导入软件中,直接拖入切割图形到图像上排版,使拼花纹、避开板材缺失操作更便捷(选配)。

    采用意大利操作软件,智能化高、功能强大,易学易操作,CAD图档导入自动加工。

    操作控制柜人性化设计,操作舒适、移动方便。另配有移动手持操作控制器,操作方便。

    底台采用热镀锌浸泡式防锈处理工艺,一体式结构加工,经久耐用。






  • 项目

    单位

    CJ/CNC-263T

    机械尺寸 mm 6550(长)×4500(宽)×3200(高)
    X轴行程 mm 2890
    Y轴行程 mm 1750
    Z轴行程 mm 300
    主轴电机 kw 15
    转  速 rpm 0-6000
    X-Y-Z最大速度 m/min 35-30-15
    A轴旋转 deg 0-45°
    C轴旋转 deg ±185°
    锯片直径 mm ø300-350
    工作台尺寸(长)×(宽) mm 2600×1400×2个
    空气气压 bar 7
    耗水量 m³/h 4
    总功率 kw 28.8
