253型5轴桥式切割机

型号:CJ/CNC-253
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品图片
产品介绍
产品数据
产品视频



扫二维码用手机看

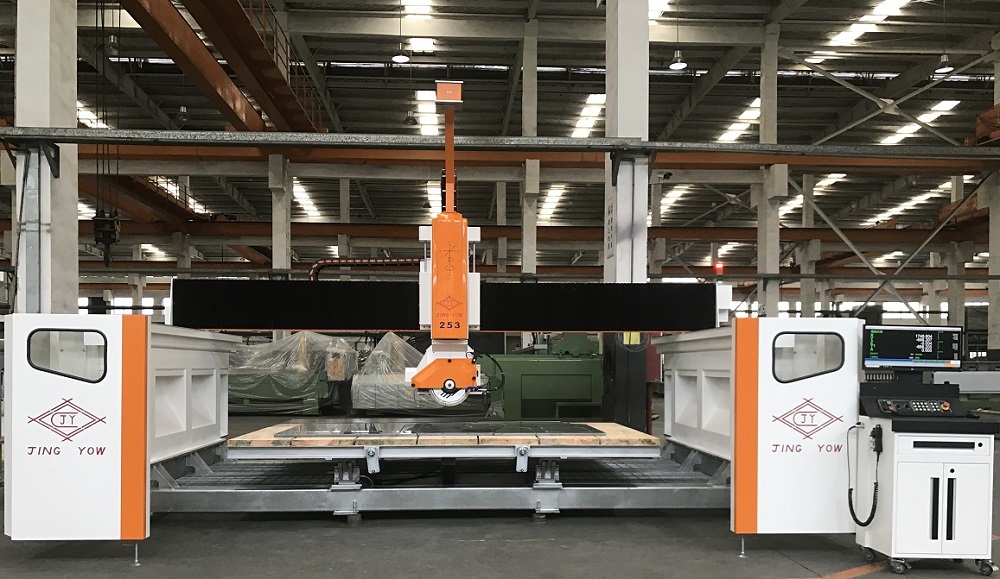

253型5轴桥式切割机

型号:CJ/CNC-253

         五轴桥式切割机可横向、纵向、弧形、椭圆、正圆、任意角度切割,还可弧形线条切割。实现CAD图纸导入,按照图纸样式切割,操作简捷。

 配有自动加油控制系统,固定时间加油,更有效保护机械动作,降低故障,可持续有效运行机械。

 Z轴上下有双气压缸配重系统,减少机械受力,延长寿命,更可有效提高速度。

 机头可±185°旋转切割,也可0-90°上下倾角切割,进行任意角度切割。

 主轴后方安装真空吸盘,切割时自动搬移板材,无需人工介入。

 主轴配置中心出水功能,降低刀具磨损,提高钻铣速度(选配)。

 可装专用相机,将板材拍照图像导入软件中,直接拖入切割图形到图像上排版,使拼花纹、避开板材缺失操作更便捷(选配)。

 采用意大利操作软件,智能化、功能强大,易学易懂,操作简单,可直接导入CAD文档进行加工。

 机械配有移动手持操作控制器,以便操作人员可以站在工件前方,处理对刀、移动等动作。

 底台、台车采用热镀锌浸泡式防锈处理工艺。

项目

单位

CJ/CNC-253

机械尺寸

mm

6100(长)× 4120(宽)× 3300(高)

X轴行程

mm

3500

Y轴行程

mm

2400

Z轴行程

mm

300

主轴电机

kw

15

转速

rpm

0-6000

X-Y-Z最大速度

m/min

35-30-15

A轴转

deg

0-90°

C 轴转

deg

±185°

锯片直径

mm

ø 350- ø 400

工作台尺寸

mm

2000 × 3500

空气气压

bar

7

耗水量

m³/h

3

总功率

kw

28

总重量

kg

6000
