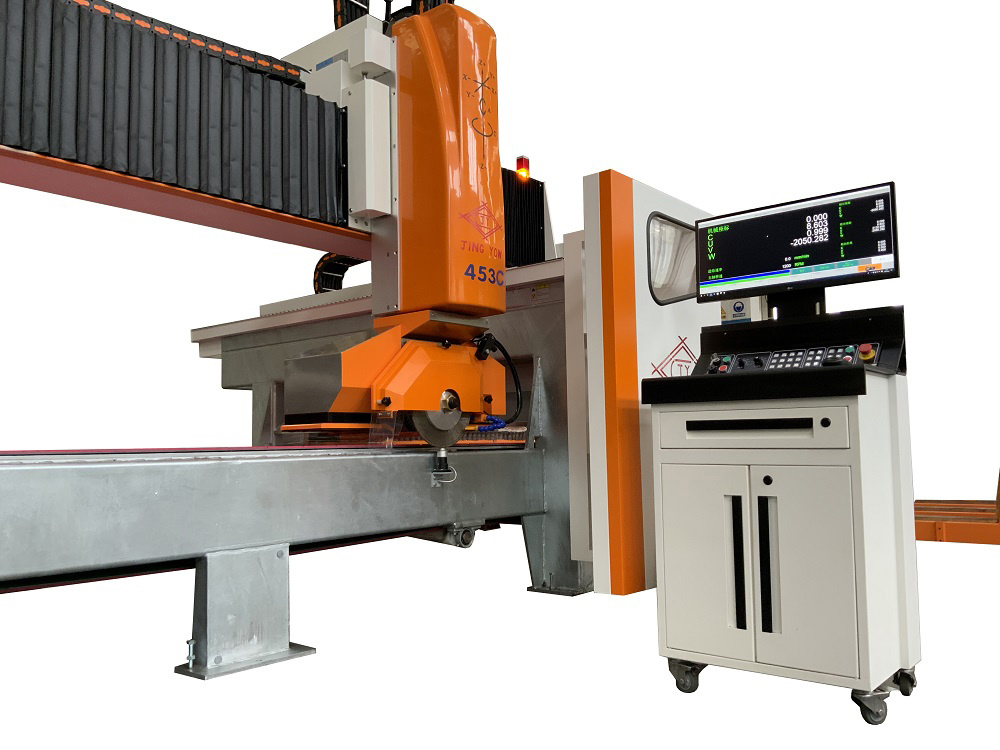

453C型高配款皮带式五轴切割机

型号:CJ/CNC-453C

  • 产品描述
  • 产品介绍
  • 产品数据
  • 产品视频
    • 商品名称: 453C型高配款皮带式五轴切割机

    型号:CJ/CNC-453C



  •

    453C型高配款皮带式五轴切割机

    型号:CJ/CNC-453C



    全自动流水线五轴切机由输送皮带自动传送板材加工,适合批量生产。自动上板、拍照、智能排版、贴标、智能切割、吹风、五轴自动卸板多个工序同步流水线式作业,产能大幅提升,整线1个工人操作即可,更有效降低人工成本。五轴切割不规则形状,亦可倾角切割,整线全面地满足用户工艺需求。

    X、Y、Z轴使用滚珠丝杆、螺帽传动,精度高,故障率低,维护容易。

    X、Y、Z轴使用精密直线滑轨,定位精度高、摩擦力小。

    配有自动加油控制系统,定时加油润滑,更有效保护机械运作,降低故障,延长使用寿命。

    Z轴上下有双气缸配重系统,减少机械受力,升降灵活,稳定性好。
    机头可以±185°旋转,切割圆、切割弧,扇形,直线线条、弧形线条等的各种异型切割。
    机头可0-45°上下倾角倒角切割,切割45度或其它斜角度。
    机头配置真空吸盘,加工过程中刀路不同时,吸盘自动精准移位,避让刀路安全距离后再切割,防过切,最大化取材,提高出材率。

    上、下板可配置自动吸板机,实现自动化上、下料模式,改善操作人员劳动条件的同时,效率更提高。(选配)

    可配工业专用相机,将板材拍照图像导入软件中,直接拖图到照片上排版,对纹加工、可避开板材瑕疵排版操作更便捷。
    进口全自动独立贴标机,根据图纸标识贴标、与板材加工同步作业,优化生产工艺,更提升效率。节省传统人工贴标环节,节省人力及场地(选配)。

    采用意大利操作软件,智能化高,功能强大。图库资源丰富,操作简单,易学易懂。导入CAD文档自动加工。

    出板端可配吹风装置,板材干净整洁提升后道工序的工作环境。

    Z轴上下伺服精准控制切割深度,另可选配测锯片直径功能,可自动侦测锯片直径,方便掌握锯片损耗及时补偿,将皮带损耗控制到极低,延长使用寿命(选配)。

    操作控制柜人性化设计,操作舒适、移动方便。另配有移动手持操作控制器,操作方便。

    主机底台采用热镀锌浸泡式防锈处理工艺,一体式结构加工,经久耐用。 本公司不断更新产品,所有产品的外观及技术参数以实际生产产品为准。





  • 项目 单位 CJ/CNC-453C
    机械尺寸 mm 15000×5700×3600






    X轴行程 mm 3500
    Y轴行程 mm 2480
    Z轴行程 mm 300
    主轴电机 kw 15
         rpm 0-6000
    X-Y-Z最大速度 m/min 35-30-15
    A轴旋转 deg 0-45°
    C轴旋转 deg ±185°
    锯片直径 mm ø300-400
    皮带宽度 mm 2200
    空气气压 bar 12
    耗水量 m³/h 4




    主机A轴旋转 deg 0-90°
    主机C轴旋转 deg ±90°
    X-Y-Z最大速度 m/min 35-30-15
    吸板尺寸范围 mm 宽度82-1500mm,长度>265mm
    吸板单片重量 kg 100KG
    总功率 kw 33.8+10.22
    总重量 kg 14500



453C型高配款皮带式5轴桥式切割机

453C型高配款皮带式5轴桥式切割机

上板倒立吸板机

上板倒立吸板机

29寸超大显示屏结合意大利操作软件,易学易用

29寸超大显示屏结合意大利操作软件,易学易用

453C型高配款皮带式5轴桥式切割机

453C型高配款皮带式5轴桥式切割机
