高配款一体式5轴桥式切割机

型号:CJ/CNC-553

  • 产品描述
  • 产品介绍
  • 产品数据
  • 产品视频
    • 商品名称: 高配款一体式5轴桥式切割机

    型号:CJ/CNC-553



  • 高配款一体式5轴桥式切割机

    型号:CJ/CNC-553

    一体式5轴桥式切割机可横向、纵向、弧形、椭圆、正圆、任意角度切割。还可弧形线条切割。实现CAD图纸导入,按照图纸样式切割,操作简捷。

    X、Y、Z轴使用滚珠丝杆、螺帽传动,精度高,故障率低,维护容易。
    X、Y、Z轴使用精密直线滑轨,定位精度高、摩擦力小
    配有自动加油控制系统,固定时间加油,更有效保护机械动作,降低故障,可持续有效运行机械。

    Z轴上下有双气压缸配重系统,减少机械受力,延长寿命,更可有效提高速度。

    机头可±185°旋转切割,也可0-45°上下倾角切割,进行任意角度切割。

    主轴电机采用原装进口产品,最高转速6000转。

    可装专用相机,将板材拍照图像导入软件中,直接拖入切割图形到图像上排版,使拼花纹、避开板材缺失操作更便捷(选配)。

    采用意大利操作软件,智能化、功能强大,易学易懂操作简单,可直接导入CAD文档进行加工。

    机械配有移动手持操作控制器,以便操作人员可以站在工件前方,处理对刀、移动等动作。

    整机底座一体式设计,焊接、热镀锌、加工,稳固耐用,精准度高。

    底台、台车采用热镀锌浸泡式防锈处理工艺。





  • 项目

    单位

    CJ/CNC-553

    机械尺寸 mm 5900×3400×3630
    X轴行程 mm 3500
    Y轴行程 mm 2460
    Z轴行程 mm 300
    主轴电机 kw 15
    转  速 rpm 0-6000
    X-Y-Z最大速度 m/min 35-30-15
    A轴旋转 deg 0-45°
    C轴旋转 deg ±185°
    锯片直径 mm ø300-400
    工作台尺寸(长)×(宽) mm 2000×3500
    空气气压 bar 4
    耗水量 m³/h 3
    总功率 kw 31
    总重量 kg 4860



整机底座一体式设计,焊接、热镀锌、加工,稳固耐用,精准度高

整机底座一体式设计,焊接、热镀锌、加工,稳固耐用,精准度高

29寸超大显示屏结合意大利操作软件,易学易用

29寸超大显示屏结合意大利操作软件,易学易用

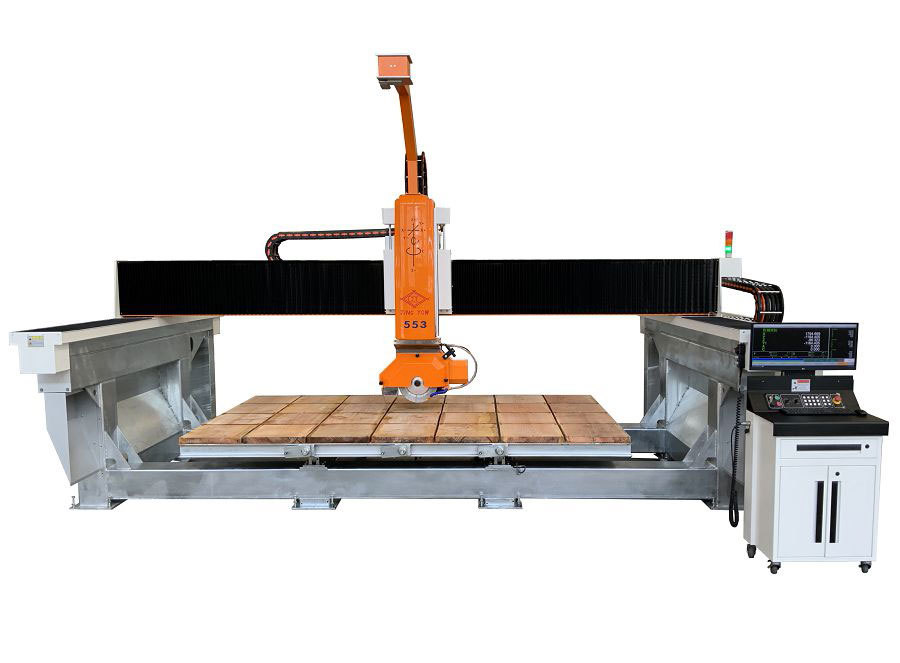

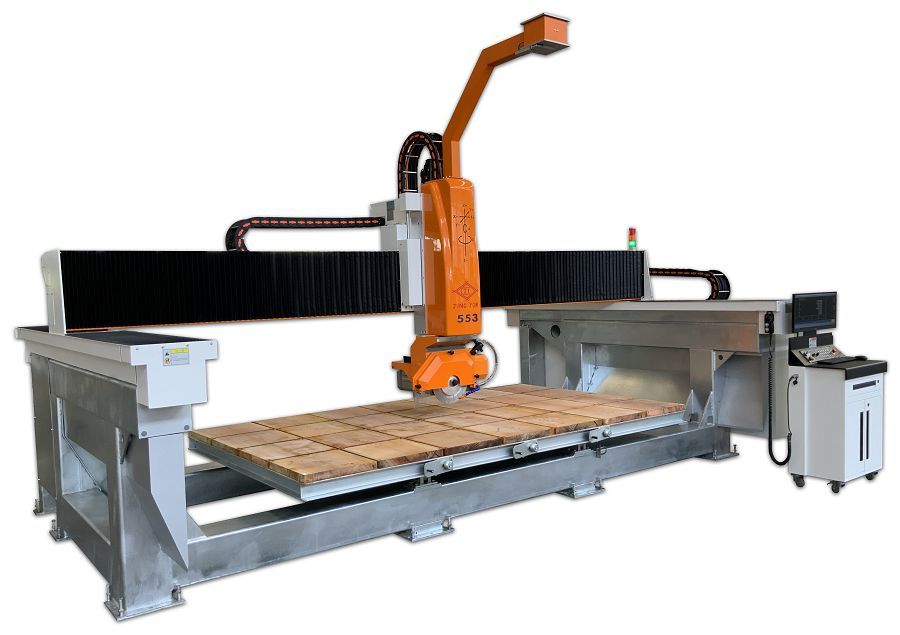

553高配款一体式5轴桥式切割机

553高配款一体式5轴桥式切割机

整机底座一体式设计,焊接、热镀锌、加工,稳固耐用,精准度高

整机底座一体式设计,焊接、热镀锌、加工,稳固耐用,精准度高
