253L型高配款组合式5轴桥式切割机

型号:CJ/CNC-253L

  • 产品描述
  • 产品介绍
  • 产品数据
  • 产品视频
    • 商品名称: 253L型高配款组合式5轴桥式切割机

    型号:CJ/CNC-253L

  • 253L型高配款组合式5轴桥式切割机

    型号:CJ/CNC-253L

      五轴桥式切割机可横向、纵向、弧形、椭圆、正圆、任意角度切割、不规则形状切割、倒角切割,还可弧形线条切割。根据导入的CAD图纸加工,操作简。加大型工作台可以切割2000 × 4000mm板材。

    配有自动加油控制系统,定时加油润滑,更有效保护机械运作,降低故障,延长使用寿命。
    Z轴上下有双气缸配重系统,减少机械受力,升降灵活,稳定性好。

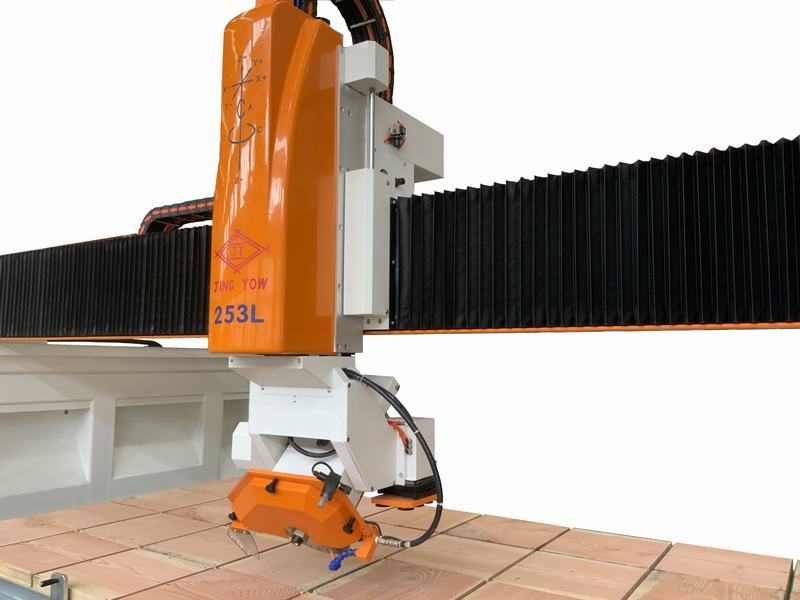

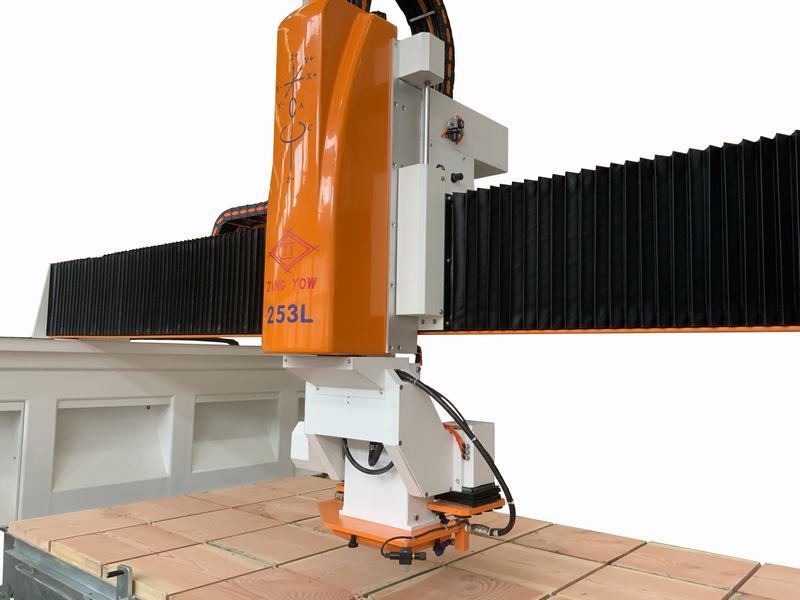

    机头可±185°旋转切割,也可0-90°上下倾角切割,进行任意角度切割。
    机头配置真空吸盘,加工过程中刀路不同时,吸盘自动精准移位,避让刀路安全距离后再切割,防过切,最大化取材,提高出材率。

    主轴配置中心出水功能,降低刀具磨损,提高钻铣速度(选配)。

    可装专用相机,将板材拍照图像导入软件中,直接拖入切割图形到图像上排版,使拼花纹、避开板材缺失操作更便捷(选配)。

    采用意大利操作软件,智能化高、功能强大,易学易操作,CAD图档导入自动加工。
    操作控制柜人性化设计,操作舒适、移动方便。另配有移动手持操作控制器,操作方便。
    底台采用热镀锌浸泡式防锈处理工艺,一体式结构加工,经久耐用。





  • 项目

    单位

    CJ/CNC-253L

    机械尺寸

    mm

    6550(长)× 4120(宽)× 3300(高)

    X轴行程

    mm

    4000

    Y轴行程

    mm

    2400

    Z轴行程

    mm

    300

    主轴电机

    kw

    15

    转速

    rpm

    0-6000

    X-Y-Z最大速度

    m/min

    35-30-15

    A轴转

    deg

    0-90°

    C 轴转

    deg

    ±185°

    锯片直径

    mm

    ø 350- ø 400

    工作台尺寸

    mm

    2000 × 4000

    空气气压

    bar

    7

    耗水量

    m³/h

    3

    总功率

    kw

    28

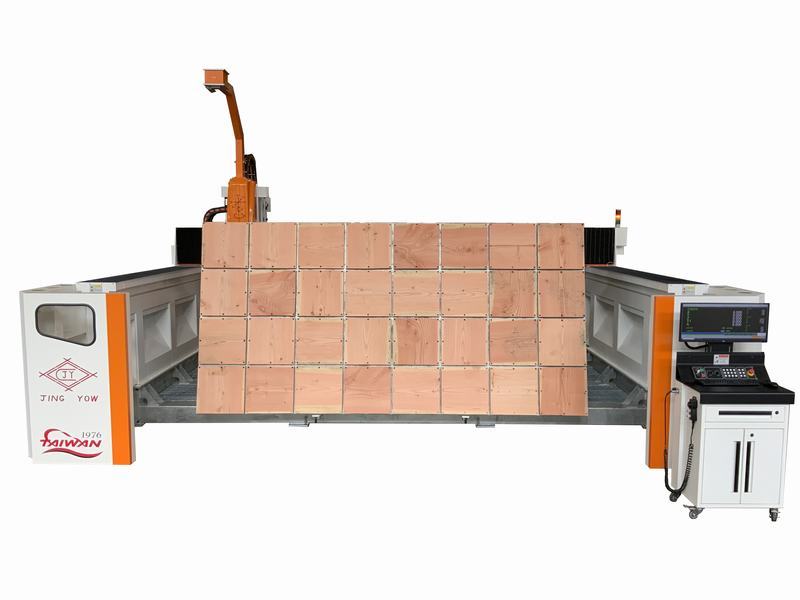

253L型高配款组合式5轴桥式切割机-1

253L型高配款组合式5轴桥式切割机-1

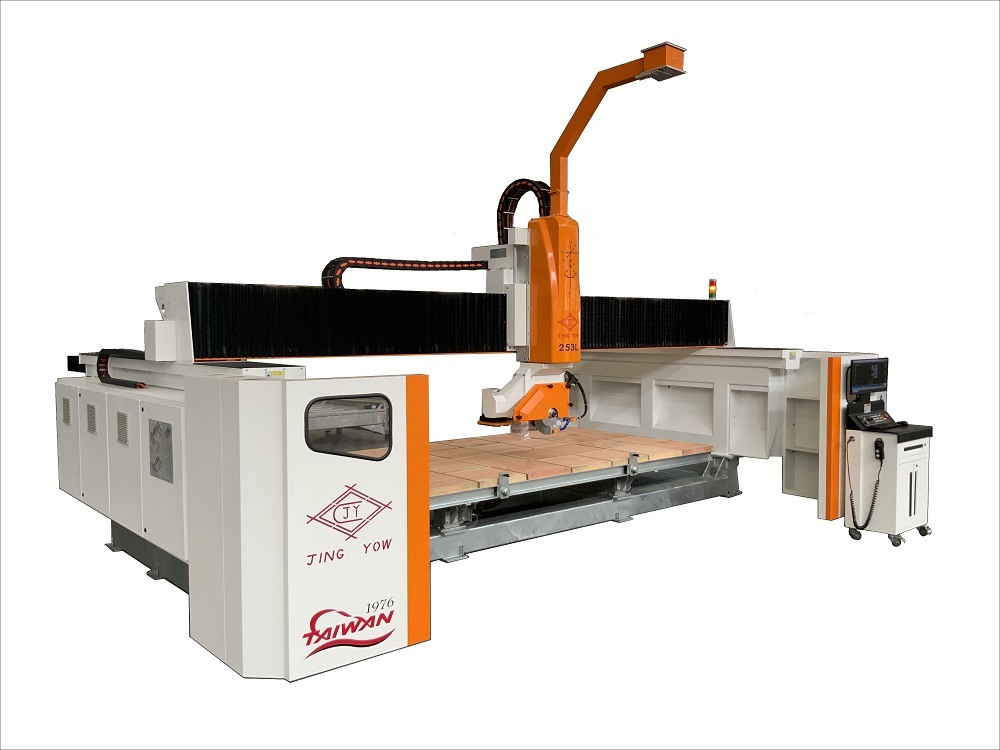

253L型高配款组合式5轴桥式切割机-2

253L型高配款组合式5轴桥式切割机-2

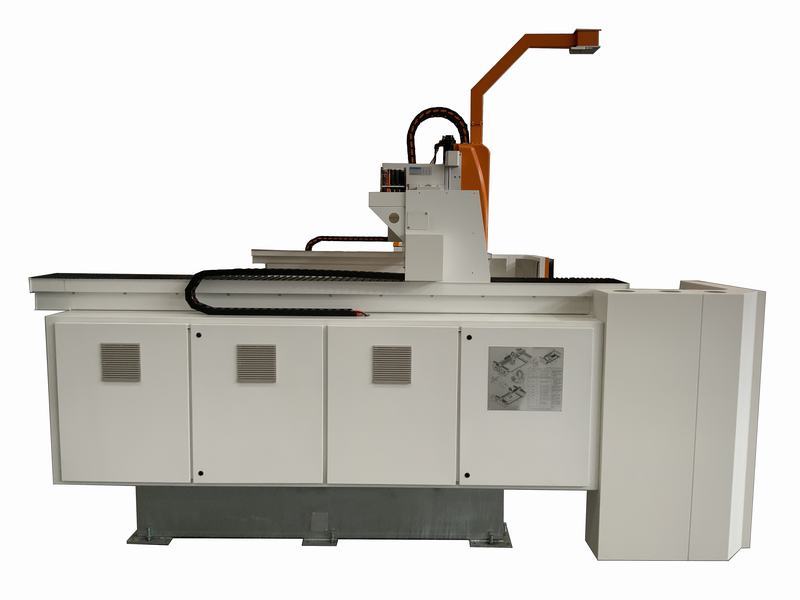

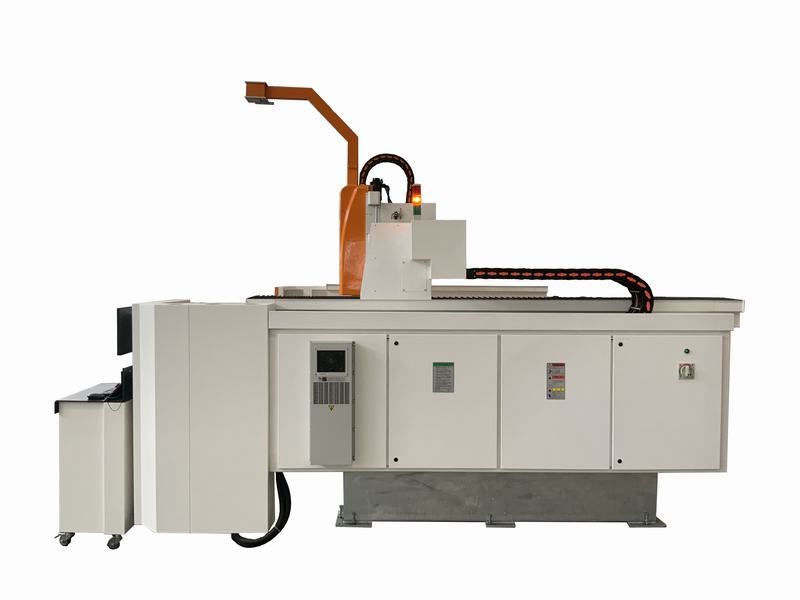

253L型高配款组合式5轴桥式切割机-3

253L型高配款组合式5轴桥式切割机-3

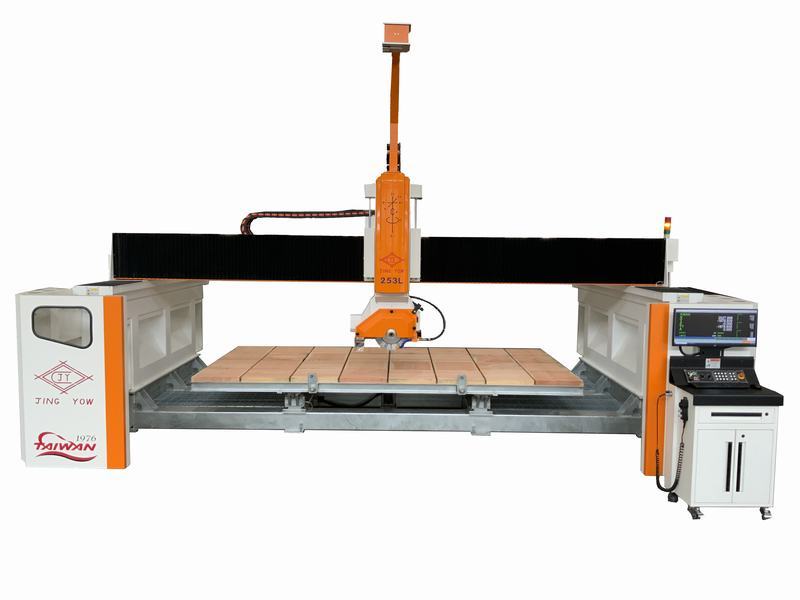

253L型高配款组合式5轴桥式切割机-1
