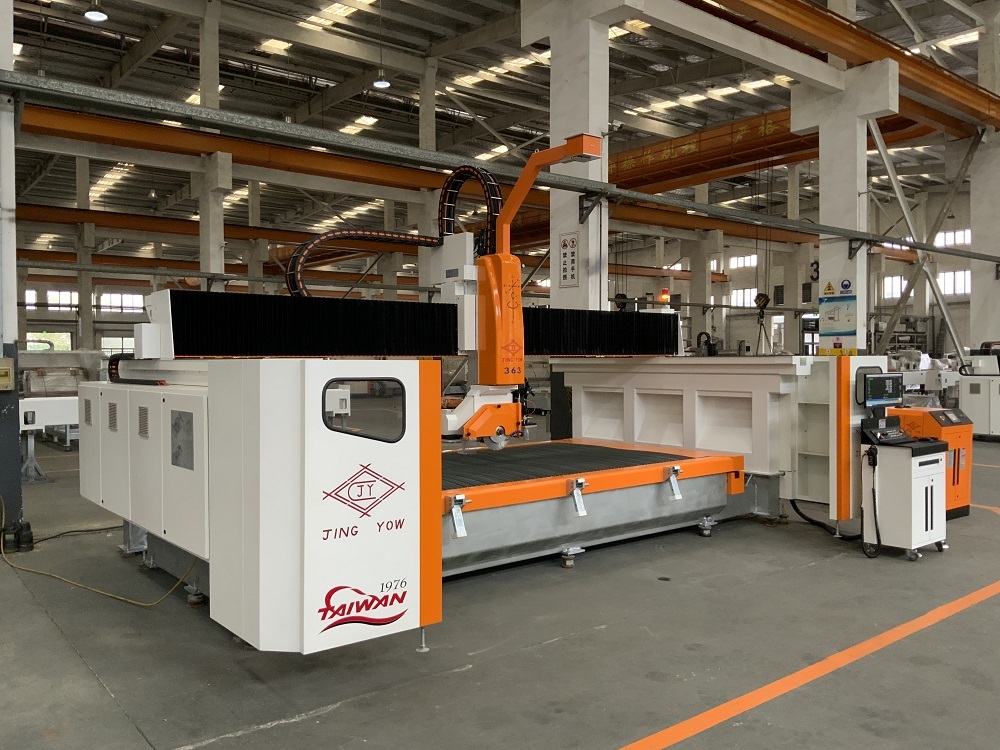

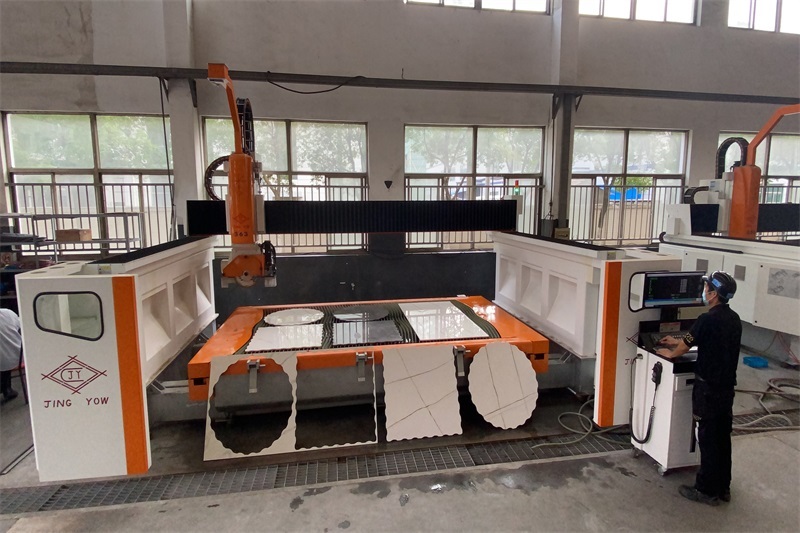

363型高配款5轴桥切+水刀切割机

型号:CJ/CNC-SJ363

  • 产品描述
  • 产品介绍
  • 产品数据
  • 产品视频
    • 商品名称: 363型高配款5轴桥切+水刀切割机

    型号:CJ/CNC-SJ363



  • 363型高配款5轴桥切+水刀切割机

    型号:CJ/CNC-SJ363

     五轴桥切+水刀两用切割机是目前国内外较为先进的建筑装饰板材数控智能切割设备。新颖的锯片+水刀整体组合创新设计,功能强大,大幅提高了切割速度,降低生产耗材成本。两种切割模式灵活交替转换使用,水刀切割头转角灵活,用于任意曲线切割。锯片切割端面平滑、速度快,用于直线,大弧线切割或倒角,板面开槽等。锯片、水刀自动交替切割,极大发挥各自优势。整体提高企业生产效率,降低生产成本,且精密度极高。

     配有自动加油控制系统,定时加油润滑,更有效保护机械运作,降低故障,延长使用寿命。

     Z轴上下有双气压缸配重系统,减少机械受力,升降灵活,稳定性好。

     机头可±185°旋转,切割圆、切割弧,扇形,直线线条、弧形线条等各种异型切割。

     机头(锯片、水刀)双切割头交替进行0-48°倒角切割。

     可选配真空吸盘,根据工艺需求,电脑控制,切割时自动吸板移位(选配)。
     主轴电机采用原装进口产品,最高转速6000转。
     配置工业专用相机,板材定位方便,拍照图片电脑显示,直接拖图到照片上排版,方便对纹加工、可避开板材瑕疵排版,操作更便捷。
     采用意大利操作软件,智能化高,功能强大。图库资源丰富,操作简单,易学易懂,CAD图档导入自动加工。
     操作控制柜人性化设计,操作舒适、移动方便。另配有移动手持操作控制器,操作方便。
     底台采用热镀锌浸泡式防锈处理工艺,一体式结构加工,经久耐用。
  • 项目

    单位

    CJ/CNC-SJ363

    机械尺寸 mm 6460(长)×4320(宽)×3500(高)
    X轴行程 mm 4000
    Y轴行程 mm 2600
    Z轴行程 mm 300
    主轴电机 kw 15
    转  速 rpm 0-6000
    X-Y-Z最大速度 m/min 35-30-15
    A轴旋转 deg 0-48°
    C轴旋转 deg ±185°
    锯片直径 mm ø300-400
    工作台尺寸 mm 2000×3500
    空气气压 bar 7
    耗水量 m³/h 4
    总功率 kw 28.5+37(高压泵)
